VDI 2035 in der Praxis

• VDI 2035 ist eine technische Richtlinie des Vereins Deutscher Ingenieure (VDI) für Warmwasser-Heizungsanlagen
• Sie definiert Anforderungen an Füll- und Ergänzungswasser: pH-Wert, elektrische Leitfähigkeit und Erdalkaligehalt
• Betroffen sind Installateure, Planer, Anlagenbetreiber und Wartungsunternehmen
• Viele Hersteller machen ihre Gewährleistung ausdrücklich von der Einhaltung der VDI 2035 abhängig

Die VDI 2035 gilt seit 1979 und wurde zuletzt 2021 grundlegend überarbeitet. Die aktuelle Fassung fasst Steinbildung und Korrosion in Blatt 1 zusammen, was die praktische Anwendung vereinfacht. Rechtlich ist die VDI 2035 keine hoheitliche Pflichtvorschrift, sie gilt jedoch als anerkannte Regel der Technik nach DIN EN 12828. Das bedeutet: Wer davon abweicht, muss eine gleichwertige Lösung nachweisen.

Praktisch relevant wird die Verbindlichkeit über zwei Wege. Erstens verlangen Hersteller von Brennwertkesseln und Wärmepumpen in ihren Montage- und Betriebsanleitungen die Einhaltung der VDI 2035 als Voraussetzung für den Garantieanspruch. Zweitens haftet das Installationsunternehmen bei fahrlässiger Nicht-Einhaltung gegenüber dem Betreiber für daraus entstehende Schäden. Wer also eine Anlage ohne korrekte Wasseraufbereitung in Betrieb nimmt, übernimmt ein messbares Haftungsrisiko.

Die VDI 2035 richtet sich an alle, die an Warmwasser-Heizungsanlagen planen, installieren oder betreiben. Das schließt SHK-Fachbetriebe, Heizungsbauunternehmen, Facility-Manager und Gebäudebetreiber ein. Für Planer gilt die Richtlinie bereits in der Auslegungsphase: Werkstoffwahl und Anlagengröße bestimmen, welche Betriebsweise und welches Aufbereitungsverfahren später benötigt werden.

Für Hausbesitzer im Einfamilienhaus ist die VDI 2035 mittelbar relevant, über die Montageanleitungen des Kesselherstellers. Wer seinen Kessel selbst befüllt oder einen Installateur mit der Befüllung beauftragt, sollte prüfen, ob dieser die Wasseraufbereitung dokumentiert. Ohne diesen Nachweis kann ein Kesselhersteller im Schadensfall die Gewährleistung verweigern, auch wenn der Schaden auf den ersten Blick keine wasserchemische Ursache zu haben scheint.

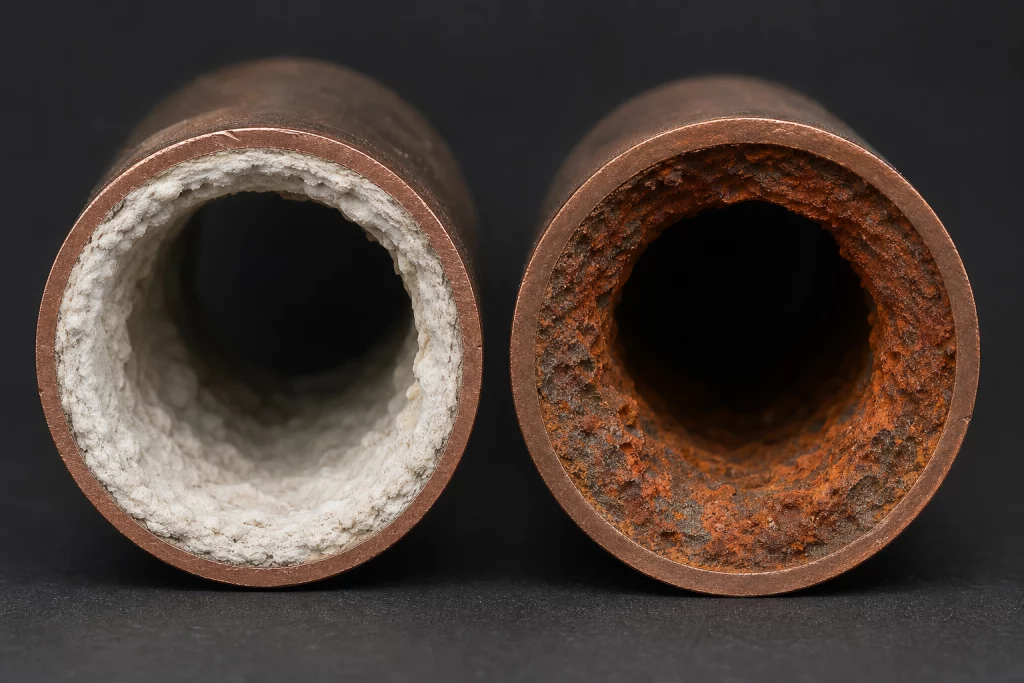

• Steinbildung entsteht durch Erdalkaliionen (Calcium, Magnesium) im Füllwasser, sie fallen bei Erwärmung als Kalkschicht aus
• Korrosion wird durch zu hohen oder zu niedrigen pH-Wert, hohe elektrische Leitfähigkeit und Sauerstoffeintrag ausgelöst
• Grenzwerte für Erdalkaligehalt sind leistungsabhängig: bis 50 kW andere Werte als ab 200 kW
• Aluminium-Wärmetauscher erfordern einen pH-Wert von maximal 9,0, dieser Sonderfall wird häufig übersehen

Das Wichtigste auf einen Blick

Steinbildung entsteht, wenn Füllwasser mit zu hohem Erdalkaligehalt (Calcium, Magnesium) in der Anlage erhitzt wird. Die Härtebildner fallen dann als Kalkschicht auf Wärmetauscherflächen aus. Laut VDI-Angaben genügt eine 1 mm dicke Kalkschicht auf einem Wärmetauscher, um den Energieverbrauch spürbar zu steigern – ab 5 mm sind Wirkungsgradverluste von über 10 Prozent realistisch.

Fußbodenheizungen und Brennwertkessel gehören zu den empfindlichsten Systemen: Ihre engen Querschnitte verstopfen schneller, und ihre großen Wärmetauscherflächen bieten mehr Ansatzfläche für Ablagerungen. Bei Wärmepumpen kommt hinzu, dass Kalkschichten auf dem Verdampfer die Effizienz des gesamten Kältekreislaufs beeinträchtigen, eine Folge, die sich erst nach Monaten im Betrieb zeigt.

Ein praktisch wichtiger Grenzfall: Ist das Wasservolumen einer Kleinanlage (bis 50 kW) größer als 1.500 Liter, etwa bei großen Pufferspeichern oder ausgedehnten Rohrnetzen im Mehrfamilienhaus, verschärfen sich die Anforderungen ebenfalls. Das Verhältnis von Kesselleistung zu Wasservolumen ist deshalb stets mit einzurechnen, bevor das Aufbereitungsverfahren festgelegt wird.

Wasserseitige Korrosion in Heizungsanlagen hat drei Hauptursachen: einen pH-Wert außerhalb des zulässigen Bereichs, eine zu hohe elektrische Leitfähigkeit und unkontrollierten Sauerstoffeintrag. Sauerstoff reagiert mit Stahl und bildet Magnetit, ein schwarzes, körniges Korrosionsprodukt, das Pumpen und Ventile verstopft und in Wärmetauschern zu Lochfraß führt.

Der pH-Wert des Heizungswassers muss zwischen 8,2 und 10,0 liegen. Bei Anlagen mit Aluminiumwerkstoffen gilt ein strengerer Grenzwert von maximal 9,0, da höhere pH-Werte Aluminium chemisch angreifen und Lochkorrosion auslösen. In der Praxis wird dieser Punkt am häufigsten übersehen: Die meisten modernen Brennwertkessel enthalten Aluminium-Wärmetauscher, aber beim Befüllen richtet sich kaum jemand danach.

Die elektrische Leitfähigkeit, gemessen in Mikrosiemens pro Zentimeter (µS/cm), zeigt an, wie viel Salz das Wasser noch enthält. Je niedriger die Leitfähigkeit, desto geringer das Korrosionsrisiko. Sauerstoffeintrag entsteht vor allem durch undichte Ausdehnungsgefäße, offene Anlagen und häufiges Nachspeisen mit frischem Leitungswasser, das gelösten Sauerstoff mitbringt.

• Salzarm: elektrische Leitfähigkeit > 10 bis ≤ 100 µS/cm, für Anlagen mit Aluminiumwerkstoffen und bei Brennwertkesseln empfohlen
• Salzhaltig: Leitfähigkeit > 100 bis ≤ 1.500 µS/cm, für reine Stahl- und Graugussanlagen ohne Aluminium zulässig
• VE-Wasser (vollentsalztes Wasser) ermöglicht die salzarme Fahrweise sicher und zuverlässig
• Enthärtetes Wasser allein reicht für die salzarme Fahrweise nicht aus

Die Entscheidung zwischen salzarmer und salzhaltiger Betriebsweise hängt primär von den verbauten Werkstoffen ab. Aluminium-Wärmetauscher vertragen hohe Salzkonzentrationen schlecht, weil die Leitfähigkeit die elektrochemische Korrosion antreibt. Deshalb empfiehlt die VDI 2035 für alle Anlagen mit Aluminiumanteilen ausdrücklich die salzarme Fahrweise mit VE-Wasser.

Enthärtetes Wasser reduziert zwar die Wasserhärte, erhöht aber gleichzeitig die Leitfähigkeit durch den Austausch von Calcium gegen Natrium. Der Unterschied zwischen Enthärtung und Entsalzung ist in der Praxis ein häufiger Fehler: Installateure setzen enthärtetes Wasser ein, obwohl die Anlage VE-Wasser benötigt.

Beide Verfahren klingen ähnlich, funktionieren aber grundlegend unterschiedlich. Enthärtung tauscht im Ionentauscher Calcium- und Magnesiumionen gegen Natriumionen aus, die Leitfähigkeit bleibt hoch oder steigt sogar. Entsalzung entfernt alle gelösten Ionen und senkt die Leitfähigkeit auf Werte unter 10 µS/cm (bei vollentsalztem Wasser).

Enthärtung

• Entfernt Härtebildner (Ca²⁺, Mg²⁺)
• Leitfähigkeit bleibt bestehen oder steigt
• Geeignet für salzhaltige Fahrweise
• Nicht geeignet bei Aluminiumanteilen
• Günstiger in der Anschaffung

Entsalzung / VE-Wasser

• Entfernt alle gelösten Ionen
• Sehr niedrige elektrische Leitfähigkeit
• Ermöglicht salzarme Fahrweise
• Pflicht bei Aluminium-Wärmetauschern
• Höherer Aufwand, aber breiter einsetzbar

Die schnellste Antwort liefert die Montageanleitung des Kesselherstellers: Dort ist die geforderte Betriebsweise in der Regel explizit angegeben. Steht dort „salzarme Fahrweise“ oder „vollentsalztes Wasser“, ist enthärtetes Wasser ausgeschlossen. Steht dort keine explizite Angabe, gilt: Aluminiumanteile in der Anlage bedeuten immer salzarme Fahrweise.

Erstbefüllung im Neubau: Schritt für Schritt zur richtliniensicheren Inbetriebnahme

Bei einer Erstbefüllung im Neubau beginnt der Prozess vor dem ersten Liter Wasser in der Anlage. Die wichtigsten Schritte:

1. 1. Wasseranalyse des lokalen Leitungswassers: Härte, pH-Wert und Leitfähigkeit des Füllwassers bestimmen, Wasserwerke stellen aktuelle Analysewerte auf Anfrage bereit.
   2. Aufbereitungsverfahren wählen: Auf Basis der Analysewerte und der verbauten Werkstoffe entscheiden, ob Enthärtung, Teilentsalzung oder VE-Wasser benötigt wird.
   3. Aufbereitung und Befüllung durchführen: Füllwasser aufbereiten, Anlage spülen, befüllen und sofort nach Inbetriebnahme Messwerte prüfen.
   4. Dokumentation anfertigen: pH-Wert, Leitfähigkeit, Erdalkaligehalt und das verwendete Verfahren schriftlich festhalten.

Gerade bei Brennwertkesseln und Wärmepumpen ist die Dokumentation der Befüllung nicht nur eine gute Praxis, sie ist die einzige Möglichkeit, im Gewährleistungsfall nachzuweisen, dass die VDI 2035 eingehalten wurde. Erfahrungsgemäß wird bei Neubauprojekten der Spülschritt häufig übersprungen: Rohrleitungen enthalten nach der Montage Flussmittelreste und Metallpartikel, die ohne Spülung im Kreislauf verbleiben und früh zu Ablagerungen führen.

Dokumentation ist der am häufigsten vernachlässigte Aspekt der VDI 2035 in der Praxis. Die Richtlinie empfiehlt, alle relevanten Wasserparameter bei Inbetriebnahme und in regelmäßigen Abständen zu messen und zu protokollieren. Ohne diesen Nachweis ist ein Gewährleistungsanspruch gegenüber dem Kesselhersteller kaum durchzusetzen.

Die Verantwortung für die Erstdokumentation liegt beim Installationsbetrieb. Im laufenden Betrieb ist der Anlagenbetreiber zuständig. Die VDI 2035 empfiehlt, die Wasserqualität mindestens einmal jährlich zu prüfen, bei großen Anlagen, Nahwärmenetzen und Fernwärmesystemen häufiger. Wer die Prüfintervalle nicht einhält, merkt erst am Schaden, dass sich pH-Wert und Leitfähigkeit jahrelang außerhalb der Grenzwerte bewegt haben.

Kommt es zum Schaden und der Installateur kann keine normkonforme Befüllung nachweisen, ist die Haftungsfrage klar: Der Betreiber verliert seinen Gewährleistungsanspruch gegenüber dem Hersteller, der Installateur haftet zivilrechtlich gegenüber dem Auftraggeber.anismus ist kein theoretisches Risiko, bei teuren Brennwertkesseln und Wärmepumpen können Reparatur- und Austauschkosten schnell im fünfstelligen Bereich liegen.

Heizungswasser ist kein statisches System. Nachspeisung durch Leckagen oder reguläres Nachfüllen bringt frisches, aufbereitungsbedürftiges Wasser in den Kreislauf. Auch Ausgasungsprozesse und Reaktionen mit Werkstoffen verändern die Wasserchemie über Zeit.

Praxisübliche Kontrollintervalle:

Wird bei einer Routinemessung festgestellt, dass die Leitfähigkeit gestiegen oder der pH-Wert aus dem Sollbereich gerutscht ist, muss die Ursache geklärt werden, nicht nur der Wert korrigiert. Häufige Ursachen sind undichte Stellen im System, defekte Ausdehnungsgefäße oder unkontrolliertes Nachspeisen.
